Painel IND representa 1 dos três sistemas na gamas de painés isolados.
Este tipo de painél é especialmente utilizado na industria alimentar e de bebidas, como por exemplo, em armazéns de produção de alimentos ou armazenamento em armazéns de temperatura controlada.
- Espessura: 40, 60, 80, 100, 120, 140, 170, 200, 220mm
- Isolamento: PIR
- Comprimento: 1,180 mm (possibility of 1,120mm for container loading)

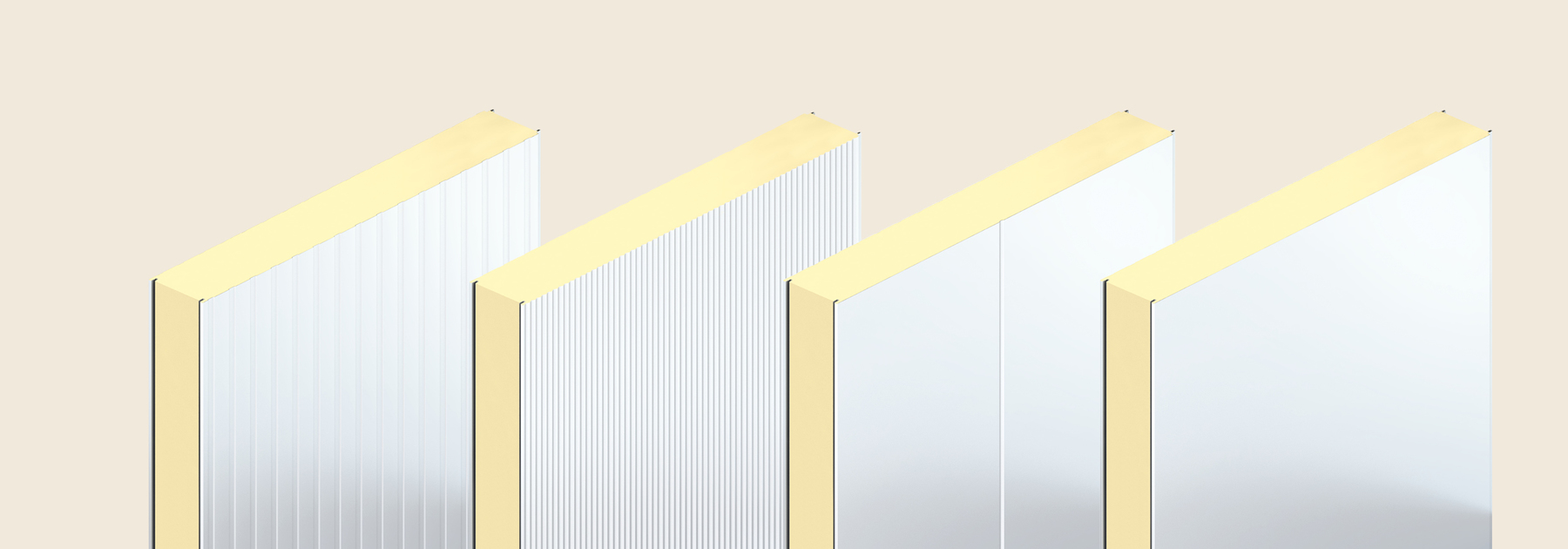

- Profile: Standard internal and external profile Ribbed. Profiles Linea, Twinlook, Ribbed or Smooth optional.
- Aplicação: wall, partition wall, roof and ceiling
- Temperatura: -40ºC to +40ºC (permanent temperature)
- Instalação: Vertical or horizontal in partition and exterior wall application
- Acabamentos: CLEANsafe 25 RAL 9002 with removeable protective film as standard. Other finishes available on request.
- Reacção ao fogo:
B-s1, d0 from 60 to 220mm panel
B-s2, d0 for 40mm panel
- Resistência ao Fogo:
EI 60 for 200mm for PIR insulation core
EI 30 for 120mm for PIR insulation core
EI 100 for 100mm for PIR insulation core (with stitching screws)
- Outras certificações:
LPCB approved according LPS1208 for thicknesses greater than 100mm. Please contact Technical Services
FM Global approved (wall & ceiling)
- Acustica:
60 mm, Sound Reduction (Rw (C;Ctr) [d]: 25 (-2,9 ;-3,6)
100 mm, Sound Reduction (Rw (C;Ctr) [d]: 25 (-2,9 ;-5,3). With sheets in 0,6mm the result is 27(-3,8,-6,0)
Segundo a nossa norma CE, lambda = 0.020W/m.K
| Espessura [mm] | 40 | 60 | 80 | 100 | 120 | 140 | 170 | 200 | 220 | |
|
IND (Ribbed Profile)
|
Parede Un,S (W/m2.K) |
0.480 | 0.325 | 0.245 | 0.197 | 0.165 | 0.141 | 0.117 | 0.099 | 0.090 |
|
Parede R (m2.K/W)
|
2.083 | 3.077 | 4.082 | 5.076 | 6.061 | 7.092 | 8.547 | 10.101 | 11.111 | |
|
Partição Un,S (W/m2.K) |
0.130 | 0.316 | 0.240 | .0194 | 0.162 | 0.140 | 0.115 | 0.098 | 0.090 | |
|
Partição R (m2.K/W) |
2.169 | 3.165 | 4.167 | 5.155 | 6.173 | 7.14 | 8.696 | 10.204 | 11.111 | |
|
Teto ventilado Un,S (W/m2.K) |
0.487 | 0.328 | 0.247 | 0.198 | 0.165 | 0.142 | 0.117 | 0.100 | 0.091 | |
|
Teto ventilado R (m2.K/W) |
2.053 | 3.049 | 4.049 | 5.051 | 6.061 | 7.042 | 8.547 | 10.000 | 10.989 | |
|
IND (Smooth profile)
|
Parede Un,S (W/m2.K) |
0.472 | 0.321 | 0.245 | 0.195 | 0.163 | 0.140 | 0.116 | 0.099 | 0.090 |
|
Parede R (m2.K/W) |
2.119 | 3.115 | 4.115 | 5.128 | 6.135 | 7.143 | 8.621 | 10.101 | 11.111 | |
|
Partição Un,S (W/m2.K) |
0.452 | 0.312 | 0.238 | 0.192 | 0.161 | 0.139 | 0.115 | 0.098 | 0.089 | |
|
Partição R (m2.K/W) |
2.212 | 3.205 | 4.202 | 5.208 | 6.211 | 7.194 | 8.696 | 10.204 |
11.236 |
|
|
Teto ventilado Un,S (W/m2.K) |
0.478 | 0.324 | 0.244 | 0.196 | 0.164 | 0.141 | 0.116 | 0.099 | 0.090 | |
|
Teto ventilado R (m2.K/W) |
2.092 | 3.086 | 4.098 | 5.102 | 6.098 | 7.092 | 8.621 | 10.101 |
11.111 |
|
|
IND (All profiles) |
Peso (40kg/m3 sem tolerância) |
9.92 | 10.72 | 11.52 | 12.32 | 13.12 | 13.92 | 15.1 | 16.32 | 17.12 |
LINK: https://www.isocab.com/en-gb/products/insulated-panel-systems/ind
